Мобильная Антенна 2 x Inverted V, 7 и 14 мГц

Мобильная Антенна 2 x Inverted V, 7 и 14 мГц


вторая версия и третья версия мобильной антенны.

К сожалению, проживая в городе, я не имею возможности установить нормальные антенны.
Почему ?
Это отдельный долгий разговор... Поэтому приходится довольствоваться этим-(балконная КВ антенна).
Да и на садовом участке нормально развернуться тоже не получается, точнее, приходится не только быстро разворачиваться , но и так-же быстро сворачиваться.. Виной тому собиратели различных металлов, так расплодившиеся в последнее время. Мало того, демонтированные антенны приходится еще и увозить с собой на автомобиле. Поэтому стояла задача построения легкой и простой конструкции, которая могла-бы собираться и разбираться в течении нескольких минут.
В свете этих требований привлекательно смотрятся китайские пластиковые удилища, в обилии имеющиеся на наших рынках и имеющие небольшую стоимость. Было приобретено имеющееся на тот момент удилище максимальной объявленной (!!!) длинны, 7,5 метров. Однако, реальная длинна не превысила 6,5 метров, причем, от самого тонкого, 7-го колена пришлось сразу-же отказаться - его длинна всего около 60см, и оно очень "хлипкое".
Оно было заменено на легкую дюралевую трубку наружним диаметром 6мм длинной 1 метр.
Однако, в дальнейшем удилище было немного модифицировано.
Дюралевая трубка с самой верхней части была демонтирована по причине излишней гибкости двух колен под ней; пришлось из нее сделать упрочнение 6 колена, вставив с помощью пластиковых втулок внутрь колена. Втулки можно заменить некоторым подобранным количеством изоленты. Втулок на 1 метр длинны должно быть не менее 3.



Реальные размеры полученного удилища
номер колена (отсчет - снизу) высота колена суммарная высота
1 110 110
2 91 201
3 100 301
4 100 401
5 104 505
6 94 599

        * указаны данные пластиковых элементов (без алюминиевой трубки)

Вариант (простой GP) был изготовлен и опробован. Удилище крепится на земле с помощью небольшой подставки, состоящей из разрезанной вдоль дюралевой трубки внутренним диаметром равным внешнему диаметру ручки удилища, и прикрепленной к ней стальной трубки диаметром 12 мм с заостренным концом с другой стороны. Причем, конец стальной трубки должен чуть-чуть возвышаться над дюралевой трубой, иначе, при забивании в землю усилие удара будет прилагаться к дюралевой трубе, что быстро вызовет разрушение соединения.
Данная конструкция оказалась еще и очень удобной в транспортировке, будучи надетой на рукоятку удилища в противоположном направлении так, чтобы острый конец стальной трубки попал в одно из колец удилища.
Конструктивно GP весьма привлекателен, позволяет получить простую конструкцию, которая выдерживает достаточно сильные ветры даже без оттяжек. Однако в роли антенны такой GP не очень удачный, так как требует достаточно громоздкую систему противовесов, и вдобавок либо однодиапазонный, либо требует применения антенного тюнера, к тому же КПД на нерезонансных частотах все равно оставляет желать лучшего.

В итоге, имеющаяся конструкция была переделана в сдвоенный Inverted V на 7 и 14 мГц.
Для начала собранная планируемая конструкция была смоделирована в моделировщике MMANA.
Модель антенны можно взять здесь: InvV40-20-v1.maa
Основным недостатком является малая высота над поверхностью земли, но с этим приходится мириться... в итоге, за несколько часов была собрана и настроена конструкция , показанная ниже.
В роли проводника для вибраторов был применен экранированный провод внешним диаметром порядка 3 мм по изоляции (диаметр экрана 2, 5мм) Причина такого выбора - достатоно большой диаметр проводника (экрана) при очень небольшом собственном весе. Для прочности центральная жила и экран скручены вместе и запаяны в наконечник под винт диаметром 5 мм. Противоположные концы вибраторов растянуты с помощью капронового шнура диаметром 3мм к колышкам, сделанным из стального прутка диаметром 8 мм.
Изначально длины вибраторов взяты с небольшим запасом (порядка полуметра), в дальнейшем, при настройке постепенно укорачивались . При этом по мере приблежения к необходимому резонансу следует уменьшать отрезаемые куски. Иначе может получится как у меня - пришлось наращивать одно из плеч вибратора.
результаты измерения КСВ на диапазоне 7 мГц.

КСВ на частотах :

6,950 - 1,5         13,800 - 1,5
7,000 - 1,2         14,000 - 1,2
7,055 - 1,0         14,150 - 1,0
7,120 - 1,2         14,330 - 1,2
7,170 - 1,5         14,460 - 1,5

Полученная полоса широковата, что обьясняется близостью земли.

Хочется добавить в эту контрукцию третью пару вибраторов - на 28 мГц с добавлением еще пары колышков в виде 6 конечной звезды. При этом придется заново выполнять подгонку длинн вибраторов.

Так-же хочется несколько увеличить длинну удилища с целью увеличения высоты подвеса вибраторов, но "китайских" удочек большей длинны у нас в Уфе пока не замечал. Фирменные же, длинной до 12 !!! метров отпугивают слишком большой ценой (~ $300), и к тому-же, сделаны из углепластика, который в общем, является проводником, что явно нежелательно! Поэтому обдумываются варианты обьединения двух удилищ, однако приемлимая конструкция пока не вырисовывается....
Недавно попалась на глаза специальная удочка для рабиолюбителей, однако толщина её тонкого конца вызывает сомнения в реальной возможности использования. Скорее всего, пару верхних колен придется удалить, что приведёт к уменьшению высоты, что вместе с ценой (2764 руб. плюс заказ плюс доставка) делает эту мачту неконкурентоспособной в моих глазах :-).

images/P7070014.JPG
images/P7070016.JPG
Крепление  оттяжки
оттяжка
Последствия ускоренной регулировки
регулировка
инструмент
инструмент :-)
images/P7070013.JPG
Садовый QTH
Садовый QTH
Садовый QTH
Садовый QTH
Комплект в разобранном состоянии
Комплект
Элемент крепления
Элемент крепления
Коннектор для соединения кабеля
Коннектор
Изолятор - обратная сторона
Изолятор
Элемент крепления
Элемент крепления
N 54*46.674`
E056*12.182`
Elevation 92m
Место установки
антенны

Немного о весовых характеристиках:

0.7 кг - удилище (с 6-мм дюралевой трубкой в самом тонком колене)
0.5 кг - опора
0.5 кг - катушка с полотнами антенн и капроновыми растяжками
0.7 кг - 20 метров кабеля RG-58 с разьемом UHF
0.2 кг - 4 стальных колышка из 6 мм арматуры для крепления оттяжек

Итого: 2,6 кг.

Полученная конструкция позволяет устанавливать и снимать антенну вместе с мачтой в одиночку за 10 минут.

В дальнейшем была изготовлена вторая версия антенны и мачты.

P.S. 06.03.2009 Я брал при изготовлении для начала длины (если память не изменяет) 10,4 и 5,2 и укорачивал по MFJ-259 , и в процессе укорочения пролетел при подрезке, что потом пришлось сантиметров 10 добавлять, так как не учёл взаимное влияние антенн на 20 и 40 метров...
В дальнейшем, пришел к выводу, что НЕ НАДО резать элементы !!! Надо просто загибать концы, тогда можно будет быстро и просто подстроить антенну при смене места установки изза влияния местной земли (я иногда в поле выезжаю, хотя в основном эта антенна работает в саду)
Для удобства надо веревочную оттяжку привязать не за конец, а на см 50 ранее конца элемента, а сложенный (загнутый конец) просто пропустить в перевернутую на 180 градусов петлю из веревочной оттяжки, и тогда это все нормально держится без доп крепления , как на этой фотке (только там кончик просто торчит, а можно и петельку так-же закрепить)

          Комментарии и дополнения :

  • 24.10.2007 Информация по "змеестроительству" на низкочастотные диапазоны.

  • 12.10.2006 Идея антенностроения из рулеток не нова. Много лет наза выпускалась вот такая телевизионная антенна, которую можно было настроить в резонанс на любой ТВ канал.

  • 11.10.2006 Простая носимая антенна на 7-10-14МГц с сайта радиолюбителей Кавказских Минеральных Вод.

  • 14.08.2006 А вот какие походные антенны применяются в американской армии.

    Взято отсюда

  • 13.08.2006 Вот такой мобильный вариант от RA9WE на 20 метровый вариант
    Причем, в некоторых местах материал для изготовления валяется буквально под ногами! Можно сделать настощую полевую антенну прямо на поле.

  • 10.08.2006 Вот такие "Удочки" доступны нашим зарубежным коллегам.
    Spiderbeam 18m fiberglass pole
    Можно в полевых условиях соорудить антенну на 80/160 метров.

  • 03.08.2006 Вертикальный MOXON на 20 м из удилищ

  • 16.07.2006 Тема временные КВ антенны с сайта радиосканер.ру , правда, не совсем из удочек.

  • 23.05.2006 Вариант GP 7-10-14-18-21 MHz с трапами на базе удочки от DL2KQ. Модель антенны. В конце статьи приводятся советы по ремонту удилища в полевых условиях. Однако, на моей удочке эта антенна не помещается, не хватает еще 1,5 метра...

  • 02.05.2006 Обновлена статья Лёгкая антенна на НЧ-диапазоны, для RMA и ГКМВ экспедиций c сайта радиолюбителей Кавказскиx Минеральныx Вод .

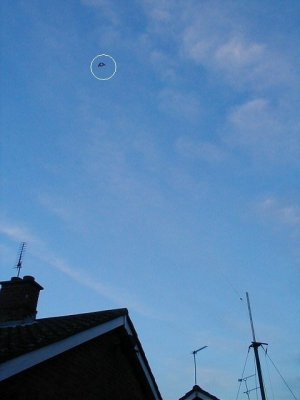

  • 13.04.2006 А вот G4VGO использует "виртуальные " мачты высотой в несколько десятков метров из воздушных змеев и гелеевых шаров Не знаю, насколько это реально выполнимо, но любопытно!

  • 09.04.2006 Сколько интересных идей для Рулетко-антенностроения Если бы еще рулетки не ржавели... Да и удочки им не чужды :)
    Сразу приходит мыслть сделать из 4-х 5-метровых рулеток GP: из 3 рулеток противовесы и одной - вертикальный излучатель. Причем, питание от кабеля подавать на начало ленты, а корпуса рулеток оттягивать вверх и в стороны. Тогда можно обеспечить надежный контакт. Идея требует практической проверки. Если кто попробует, просьба поделится результатами! Контактные данные есть на главной странице.

  • 02.04.2006 Статья с описанием похожей антенны Andre Saunders, GM3VLB в журнале RadCom

  • 11.03.2006 Успехи удочкостроения не дают покоя и "фирменным" производителям. Вот, например, MFJ-1910 33 foot Telescoping Fibreglass Mast или по-русски Антенная мачта MFJ-1910. только почти тоже самое можно приобрести "no-name" китайского производства у торговцев на рынке гораздо дешевле.

  • 07.02.2006 Эта антенна в варианте GP видна на некоторых фотографиях полевого дня-2005. К сожалению, поработать на нее не удалось из-за огромных помех на КВ от бензогенератора.

  • 02.02.2006 Теоретически можно легко удлиинить антенну из удилища в вариате GP добавлением 2-х метрового пластикового штыря от автомомбильных антенн. Например, таким, какой использован в проекте автомобильной антенны. При этом рабочая длинна штыря будет близка к необходимым 10 метрам диапазона 7МГц. (Впрочем, от варианта использования стеклопластикового штыря от автомобильной приёмной антенны пришлось впоследствии отказаться из-за низкого качества проводника этого штыря.)

  • 02.09.2005 Наткнулся на похожий вариант "рыболовной" антенны на сайте Кисловодских радиолюбителей. Постоянно дополняемая Походная антенна - есть интересные конструктивные решения. И еще.
    На сайте www.mountain.ru, появилась статья про антенну-трансформер, для пеших экспедиций.
    Вот с того-же сайта выдержки описаний и инструкций к разным носимым КВ радиостанциям, которые используются очень давно в профессиональной и военной связи
    А так-же статья ПО ВЫБОРУ АППАРАТУРЫ ДЛЯ ПЕШЕХОДНОЙ (HF-Packing) КВ ЭКСПЕДИЦИИ с обзором некоторых вариантов мобильных антенн.

  • 20.11.2005 Еще одна статья на тему строительства антенн на базе пластикового удилища c сайта радиолюбителей Кавказскиx Минеральныx Вод.

    Фотография с сайта радиолюбителей
Кавказскиx Минеральныx Вод

    Некоторые снимки выполнены мобильный телефоном SonyEricsson K700,
    поэтому качество оставляет желать лучшего



    вторая версия и третья версия мобильной антенны.
